Le rôle vital des capteurs de surcharge et d’inclinaison : Comment tester leur bon fonctionnement

L’évolution technologique des Plateformes Élévatrices Mobiles de Personnel (PEMP) a considérablement réduit les taux d’accidents sur les chantiers. Au cœur de cette révolution sécuritaire se trouvent deux composants électroniques invisibles mais absolument vitaux : le capteur d’inclinaison (ou détecteur de dévers) et le capteur de surcharge (système de pesage).

Conformément aux normes de sécurité internationales et européennes (notamment la norme EN 280), ces dispositifs agissent comme le système nerveux de la machine. Ils surveillent en permanence les lois de la physique pour empêcher l’opérateur d’atteindre le point de non-retour, c’est-à-dire le basculement ou la rupture structurelle.

Cependant, un capteur n’est efficace que s’il fonctionne correctement. Les environnements de chantiers francophones (pluie, gel, boue, poussière) mettent cette électronique à rude épreuve. Comment fonctionnent exactement ces gardiens de votre sécurité ? Et surtout, quelles sont les procédures pour tester leur réactivité avant de s’élever à 20 mètres du sol ? Voici le guide technique complet.

1. Le Capteur d’Inclinaison (Dévers) : Le gardien de l’équilibre

Le capteur d’inclinaison est un inclinomètre électronique (souvent pendulaire ou à technologie MEMS) fixé sur le châssis de la machine. Sa mission est de mesurer en temps réel l’angle d’assiette du porteur par rapport à l’horizontale parfaite (0°).

Pourquoi est-il vital ?

La stabilité d’une nacelle repose sur un équilibre précaire. Plus la flèche s’élève et se déporte, plus le centre de gravité se déplace vers les limites du polygone de sustentation (l’espace entre les 4 roues ou stabilisateurs). Chaque constructeur définit un dévers maximal autorisé (généralement compris entre 3° et 5° selon le modèle et le type de pneus). Si la machine est stationnée sur une pente qui dépasse cette limite et que l’opérateur lève le bras, la gravité entraînera inévitablement le basculement de l’engin.

Comment réagit le capteur ?

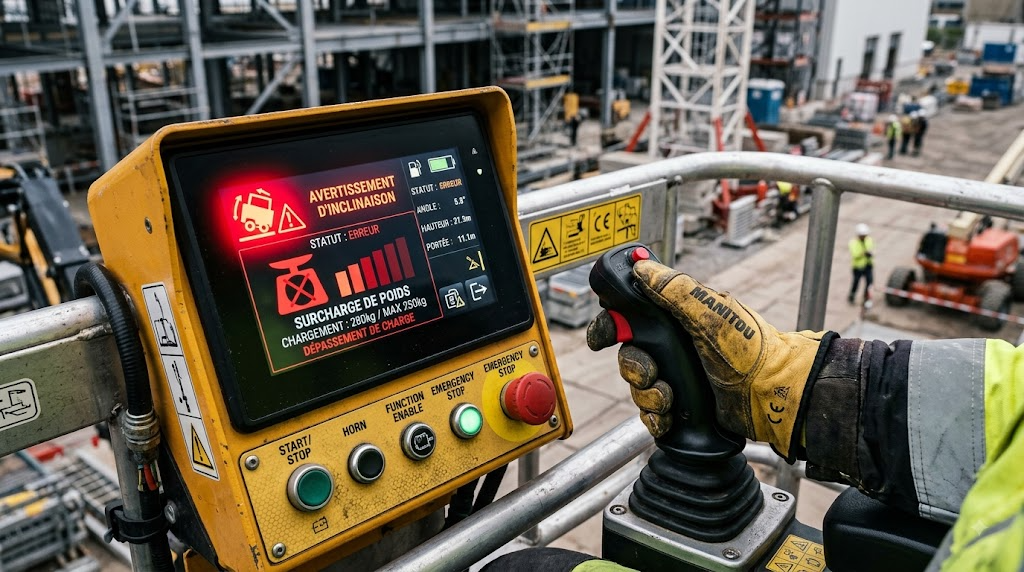

Dès que l’angle maximal est atteint, le capteur déclenche une alarme sonore perçante (klaxon continu) et un voyant lumineux sur le pupitre. Surtout, il coupe immédiatement l’alimentation hydraulique des mouvements aggravants. L’opérateur ne pourra plus lever la flèche ni la télescoper ; il sera uniquement autorisé à la rétracter et la descendre pour retrouver un centre de gravité sûr.

2. Le Capteur de Surcharge : La limite mécanique

Le système de contrôle de charge est un ensemble de jauges de contrainte (pesons) ou de transducteurs de pression hydraulique, généralement situés au niveau de l’axe de fixation du panier ou sous le plancher de la plateforme.

Pourquoi est-il vital ?

Le manuel du constructeur indique toujours une Charge Utile Nominale (par exemple, 230 kg ou 2 personnes + outillage). Dépasser cette charge (en embarquant trop de matériel, des parpaings, ou une troisième personne) soumet les axes, les soudures et les vérins à une fatigue mécanique extrême, pouvant entraîner une rupture nette de la structure.

Comment réagit le capteur ?

Si le poids dans le panier dépasse la limite autorisée, le système verrouille instantanément toutes les fonctions de la machine (élévation, translation, rotation). Une alarme stridente retentit et un voyant (souvent un panier avec un poids clignotant) s’allume. L’unique solution est de délester le panier (retirer du matériel) jusqu’à ce que l’alarme s’arrête.

3. Procédure : Comment tester le bon fonctionnement de ces capteurs ?

La vérification de ces sécurités fait partie intégrante de la prise de poste. Voici les protocoles de tests à réaliser pour vous assurer que vos alarmes ne sont ni défaillantes, ni désactivées de manière frauduleuse.

⚠️ TEST JOURNALIER DU CAPTEUR DE DÉVERS (INCLINAISON)

• Étape 1 : Choix de la rampe. Conduisez la nacelle (flèche totalement repliée en position de transport) sur une pente connue et sécurisée, ou utilisez des cales certifiées pour créer un dévers supérieur à la limite de la machine (ex: 5°).
• Étape 2 : Déclenchement de l’alarme. Dès que la machine s’incline au-delà de sa limite, l’alarme sonore de dévers doit retentir fortement dans le panier et au sol. Le voyant d’inclinaison doit s’allumer.
• Étape 3 : Test de coupure. Tentez d’effectuer un mouvement d’élévation de la flèche. Le système électronique doit interdire ce mouvement. Si la flèche monte malgré l’alarme, le capteur ou la carte mère est défectueux. Consignez la machine immédiatement.

⚖️ TEST DU CAPTEUR DE SURCHARGE

Note : Le calibrage exact au kilo près est réservé aux techniciens qualifiés lors des VGP (Vérifications Générales Périodiques). L’opérateur doit effectuer le test système suivant :

• Étape 1 : Diagnostic au démarrage. Lors de la mise sous tension de la machine (tour de clé), observez le pupitre. Tous les voyants, y compris celui de la surcharge, doivent s’allumer quelques secondes (test des LED) avant de s’éteindre.
• Étape 2 : Test de contrainte statique (selon modèle). Sur certaines machines, il est recommandé, panier au sol et vide, de tirer fermement sur le plancher ou le garde-corps vers le bas pour simuler un pic de charge dynamique. Le voyant de surcharge doit clignoter brièvement.
• Étape 3 : Vérification physique. Inspectez visuellement sous le panier. Assurez-vous qu’aucun câble du capteur de pesage n’est arraché et qu’aucun corps étranger (caillou, accumulation de ciment) ne bloque la course de l’axe de pesage, ce qui fausserait la mesure.

4. Que faire en cas de défaillance détectée ? L’ingénierie de la panne et la gestion de crise

L’électronique embarquée sur les engins d’élévation modernes ne laisse aucune place à l’improvisation. Les systèmes de sécurité d’une nacelle élévatrice (qu’elle soit à ciseaux, articulée ou télescopique) reposent sur un concept fondamental de l’ingénierie industrielle : la sécurité positive, ou « fail-safe ».

Ce principe de conception garantit que toute anomalie matérielle ou logicielle (un câble sectionné par une branche, un capteur oxydé par la pluie, un court-circuit, ou même la destruction physique de la sonde) se traduira obligatoirement par la mise en sécurité immédiate de la machine. Le processeur central (souvent géré par un réseau multiplexé de type bus CAN) va interpréter l’absence de signal comme un danger critique, ordonnant la fermeture des électrovannes hydrauliques et le blocage des freins.

Face à une défaillance, le comportement de l’opérateur et de l’encadrement doit être irréprochable. Voici les scénarios de pannes les plus fréquents et les protocoles d’intervention stricts à appliquer sur vos chantiers.

🚫 Scénario 1 : L’alarme de dévers sonne en continu sur un terrain parfaitement plat

Vous avez positionné votre nacelle sur une dalle industrielle en béton lissé, contrôlée au niveau à bulle, et pourtant, dès que vous mettez le contact, l’alarme d’inclinaison hurle et interdit toute élévation.

Les causes techniques probables :

• Perte d’étalonnage du capteur MEMS : Les inclinomètres électroniques utilisent des micro-systèmes électromécaniques (MEMS). De fortes variations de température (gel nocturne suivi d’une forte chaleur) ou des vibrations intenses lors du transport sur porte-char peuvent dérégler le point zéro (0°) du capteur.
• Choc mécanique direct : Le capteur de dévers est généralement fixé sous le châssis, à l’abri, mais il peut être heurté par des gravats projetés, des fers à béton ou lors d’un franchissement de trottoir trop brutal. Le boîtier de protection peut être tordu, modifiant l’angle physique du capteur par rapport au châssis.
• Infiltration d’eau (Perte d’étanchéité IP67) : Un nettoyage au nettoyeur haute pression trop près du boîtier peut forcer l’eau à l’intérieur, créant des micro-courts-circuits sur la carte mère du capteur.

⚡ ACTION REQUISE : SCÉNARIO 1

• Ce qu’il ne faut JAMAIS faire : N’essayez jamais d’ouvrir le boîtier du capteur avec un tournevis, de caler le capteur avec des rondelles pour « tricher » sur l’angle, ou de couper les fils du klaxon pour faire taire l’alarme. Ces actions détruisent la garantie constructeur et vous exposent à un danger mortel.

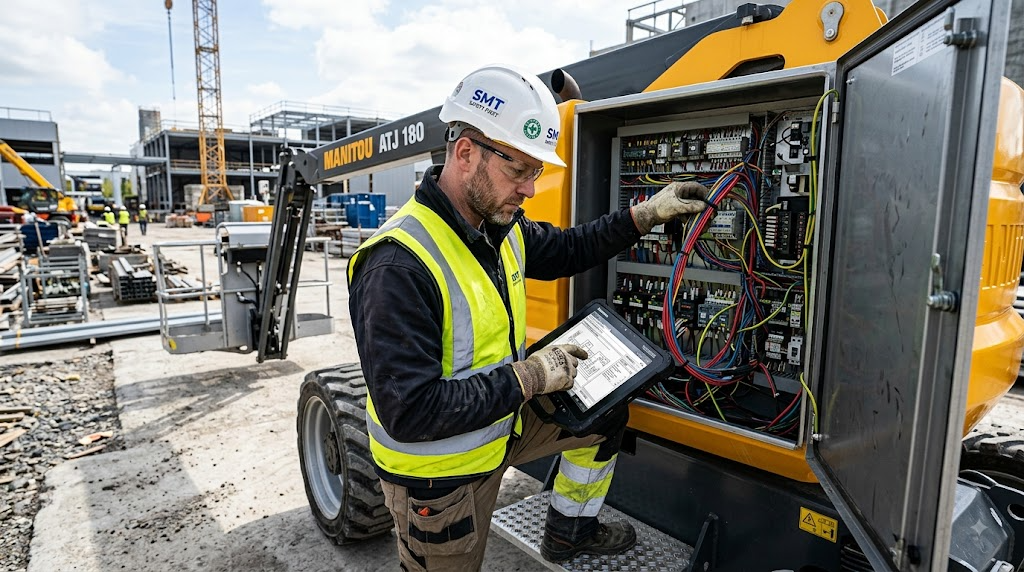

• La procédure correcte : Stoppez l’engin. Signalez la panne au gestionnaire de parc. Le recalibrage d’un inclinomètre exige la connexion d’une valise de diagnostic constructeur ou l’accès à un menu de maintenance caché protégé par un code PIN. Seul un technicien de maintenance qualifié est habilité à réinitialiser le point zéro sur une surface plane certifiée.

🚫 Scénario 2 : Absence totale de blocage des mouvements (La panne silencieuse)

C’est la situation la plus vicieuse et la plus dangereuse sur un chantier. Vous effectuez votre test matinal : vous positionnez la nacelle sur une pente évidente (ou vous simulez une surcharge) ; l’alarme sonore s’active bien, le voyant rouge s’allume au pupitre, mais la machine vous autorise quand même à lever et télescoper la flèche.

Les causes techniques probables :

• Shuntage volontaire de la sécurité : C’est malheureusement une pratique de sabotage connue. Pour « gagner du temps » sur des terrains difficiles, un opérateur ou un mécanicien précédent a pu poser un pont électrique (un shunt) pour contourner le relais de coupure. L’alarme sonne, mais l’ordre de blocage n’atteint plus les électrovannes hydrauliques.
• Relais de puissance collé : Plus rare mais possible mécaniquement. Le relais électronique qui doit couper le circuit est resté bloqué en position fermée (soudé par un arc électrique interne suite à une surtension).
• Défaillance critique du bus CAN : L’ordinateur de bord reçoit l’information de danger, mais ne parvient pas à transmettre l’ordre de fermeture aux blocs de distribution hydraulique.

⚡ ACTION REQUISE : SCÉNARIO 2

• Arrêt d’urgence absolu : Actionnez immédiatement le bouton « Coup de poing » rouge. Ne tentez aucun autre test. Une machine qui ne bloque pas ses mouvements en situation de danger est une bombe à retardement.
• Consignation immédiate : Retirez la clé de contact et gardez-la dans votre poche. L’utilisation consciente d’une machine aux sécurités défectueuses ou désactivées bascule du domaine de la négligence au domaine de la faute pénale inexcusable de l’employeur.

🚫 Scénario 3 : Le syndrome de la « Surcharge Fantôme »

Vous êtes seul dans le panier, sans aucun outillage lourd, la machine est bien en deçà de sa charge nominale (ex: 80 kg pour une capacité de 230 kg), mais la machine se bloque en indiquant une surcharge.

Les causes techniques probables :

• Dérive de l’axe dynamométrique (Jauge de contrainte) : Le capteur de poids est un axe en acier spécial, équipé de jauges qui mesurent la micro-déformation du métal. Si cet axe a subi un choc dynamique (par exemple, si la flèche est violemment rentrée dans un mur ou si le panier s’est coincé sous une charpente lors d’une élévation), la structure métallique a pu subir une déformation plastique. L’axe « croit » en permanence qu’il supporte 300 kg.
• Accumulation de corps étrangers : Le capteur est situé sous le plancher du panier. Sur les chantiers de gros œuvre, du ciment, du plâtre ou de la boue durcie peuvent s’accumuler entre le châssis du panier et le capteur. Ce bloc de saleté exerce une pression physique constante sur la jauge de contrainte, faussant totalement le pesage.

Action : Un nettoyage complet à la brosse (sans jet à haute pression direct) autour de l’axe de pesage sous le panier peut résoudre le problème si l’origine est la saleté. Si le problème persiste, c’est une dérive électronique qui requiert le remplacement ou la reprogrammation de la cellule de charge par un technicien.

🚫 Scénario 4 : Les pannes intermittentes et les micro-coupures

La machine fonctionne parfaitement pendant trois heures, puis se bloque soudainement en erreur d’inclinaison ou de surcharge pendant 10 secondes, avant de refonctionner normalement.

Les causes techniques probables : Ce comportement est typique d’une dégradation du faisceau électrique. Les nacelles sont articulées, et leurs câbles se plient et se déplient des milliers de fois. Un câble de données reliant le capteur au pupitre peut être légèrement cisaillé ou pincé dans une chaîne porte-câble. De plus, un connecteur (fiche) mal serré ou oxydé par l’humidité créera un faux-contact avec les vibrations du moteur diesel, entraînant des pertes de signaux intermittentes (code erreur furtif).

Action : Le conducteur doit documenter la fréquence d’apparition du défaut. Lors de l’appel au technicien, précisez si le blocage survient lors d’un mouvement précis (par exemple : « le défaut apparaît uniquement lorsque je tourne la tourelle vers la gauche »). Cela aidera le mécanicien à localiser le faisceau électrique endommagé.

5. Le Protocole LOTO (Lockout/Tagout) : Condamner une machine dangereuse

Dans l’ensemble de l’espace francophone et selon les réglementations internationales du travail, détecter une défaillance de sécurité ne suffit pas. L’opérateur a l’obligation légale de garantir que personne d’autre ne pourra utiliser la machine après lui. C’est l’application du protocole de consignation, souvent appelé LOTO (Lockout / Tagout).

Si l’un des capteurs (dévers ou surcharge) échoue au test matinal, voici la procédure légale à suivre scrupuleusement :

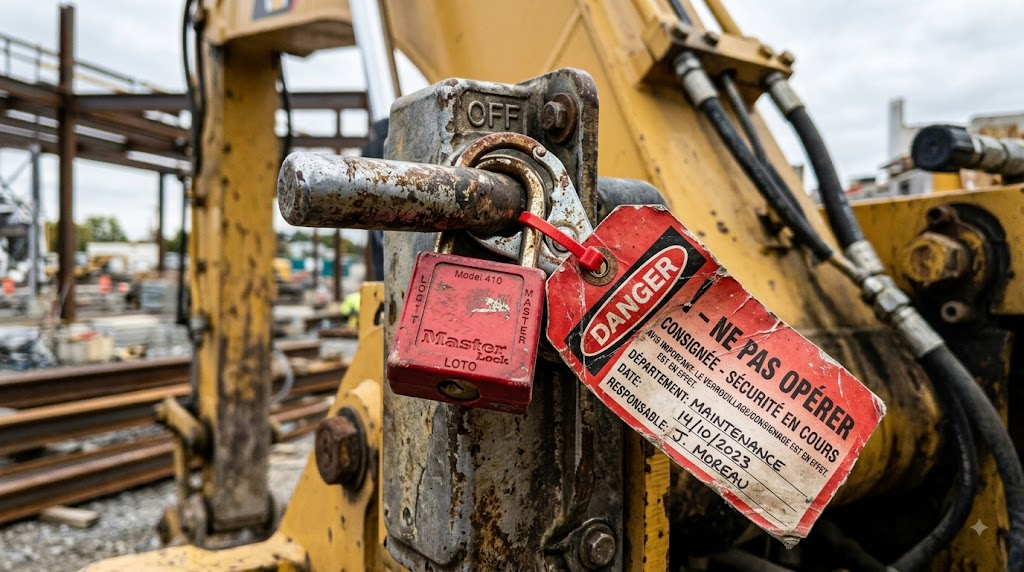

🔒 PROCÉDURE DE CONSIGNATION (TAGOUT) DE LA NACELLE

• 1. Rétractation : Ramenez la machine en position de transport (flèche rentrée, panier au plus bas). Coupez le moteur.
• 2. Isolation d’énergie : Enclenchez les arrêts d’urgence (coup de poing) au pupitre haut ET au pupitre bas.
• 3. Verrouillage (Lockout) : Retirez la clé de contact du sélecteur. Débranchez le coupe-batterie général (si la machine en est équipée) et verrouillez-le avec un cadenas de consignation.
• 4. Signalisation (Tagout) : Apposez une étiquette de condamnation rouge et visible sur les deux pupitres de commande portant la mention claire : « MACHINE HORS SERVICE – CAPTEUR DÉFAILLANT – NE PAS DÉMARRER ». Inscrivez-y la date et votre nom.
• 5. Remontée d’information : Inscrivez la nature exacte de la panne dans le carnet de bord de la machine et informez immédiatement votre chef de chantier et le loueur du matériel.

6. Le Cadre Légal et les Responsabilités (Marché Francophone)

Il est vital de rappeler pourquoi ces capteurs sont intouchables. En Europe, en Afrique francophone, et au Canada, la conception et l’utilisation des engins de levage sont régies par des lois extrêmement strictes (comme la Directive Européenne Machines 2006/42/CE et les divers Codes du Travail nationaux).

• Responsabilité de l’opérateur : En omettant de réaliser son test matinal, l’opérateur engage sa responsabilité directe. S’il constate un dysfonctionnement et décide de « faire avec » pour terminer son chantier, il commet une faute grave.
• Responsabilité pénale de l’employeur (ou du chef de chantier) : Exiger d’un employé qu’il utilise une nacelle dont le capteur de dévers ou de surcharge est en panne, ou ordonner le shuntage d’une alarme pour tenir les délais d’un chantier, relève de la « mise en danger délibérée de la vie d’autrui ». En cas de basculement fatal, les conséquences pénales pour les dirigeants sont immédiates et sévères, incluant des peines de prison fermes pour homicide involontaire par violation manifeste d’une obligation de sécurité.
• Les assurances : En cas d’accident (dégâts matériels sur une structure ou accident corporel), l’expert de la compagnie d’assurance (et de l’inspection du travail) extraira les données de la « boîte noire » de la nacelle (l’ECU – Electronic Control Unit). Si l’expertise prouve que le capteur était en défaut depuis plusieurs jours et que la machine n’a pas été consignée, l’assurance refusera systématiquement toute indemnisation.

7. Prévention : Protéger ses capteurs au quotidien

La meilleure façon de gérer une défaillance est d’éviter qu’elle ne se produise. Les équipes de chantier peuvent augmenter drastiquement la durée de vie des capteurs électroniques en adoptant des gestes simples :

1. Gérer l’impact de la météo : Si la nacelle n’est pas utilisée pendant une longue période sous une pluie battante ou un gel intense, protégez le pupitre de commande avec sa bâche constructeur. Le froid extrême peut geler la condensation à l’intérieur des contacteurs.
2. Maîtriser le nettoyage : Lors du retour de location ou du nettoyage de fin de chantier, l’utilisation de jets d’eau à haute pression (type Kärcher) doit être formellement bannie autour du pupitre du panier, des boîtiers de capteurs de dévers sous le châssis, et sous le plancher du panier (cellules de charge). Un nettoyage à l’air comprimé ou à la brosse humide est recommandé pour l’électronique.
3. Éviter les chocs de manœuvre : La majorité des capteurs de surcharge se dérèglent suite à des chocs dynamiques. Déplacer la nacelle à pleine vitesse sur un terrain défoncé crée des secousses énormes (facteur de charge dynamique) sur l’axe du panier, endommageant la jauge de contrainte avant l’heure.

En résumé : L’intransigeance comme culture de sécurité

Les capteurs de surcharge et d’inclinaison ne sont en aucun cas des options de confort destinées à ralentir le travail, ni de simples aides à la conduite. Ils constituent le dernier rempart, la véritable assurance-vie des techniciens évoluant en hauteur.

Leur fonctionnement doit être testé quotidiennement, dès l’aube, avec la même rigueur que l’on vérifierait les freins d’un camion lourd avant d’aborder une descente de montagne. Face à l’incertitude ou au moindre dysfonctionnement d’une alarme (scénario de faux positif, panne silencieuse ou surcharge fantôme), l’unique réponse acceptable est la consignation de la machine et l’intervention technique.

La fiabilité des parcs de location modernes sur les marchés francophones repose sur des composants mécatroniques de très haute précision. Cependant, la technologie seule ne peut prévenir l’accidentologie. C’est l’alliance entre l’intelligence de ces capteurs de pointe, la vigilance de l’opérateur formé, et l’intransigeance de l’encadrement face aux procédures de test qui garantiront des opérations de levage industrielles avec un objectif incontestable : zéro accident, sur 100% de vos chantiers.
