Comment calculer la hauteur de travail d’une nacelle élévatrice ?

Introduction

Connaître précisément la hauteur de travail requise avant toute intervention en nacelle est fondamental. En effet, les chutes depuis une nacelle en hauteur peuvent entraîner des blessures graves, voire mortellespbf-france.fr. Bien définir la hauteur nécessaire permet non seulement de prévenir les accidents, mais aussi de choisir une machine adaptée. Un engin trop bas obligera à multiplier les déplacements ou changer d’équipement, tandis qu’une nacelle surdimensionnée entraîne des coûts inutiles et des difficultés de manœuvre.

Les professionnels du BTP insistent sur le fait que « la hauteur de travail est l’un des facteurs les plus importants à prendre en compte lors du choix de la nacelle élévatrice idéale »tracktor.fr. D’où l’importance de bien calculer cette hauteur pour la sécurité des opérateurs et l’efficacité du chantier.

Définitions clés : hauteur de travail vs hauteur de plancher (et autres)

La hauteur de travail d’une nacelle élévatrice correspond à la hauteur maximale atteignable par l’opérateur en position de travail, c’est-à-dire la distance du sol jusqu’au point le plus haut que l’on souhaite atteindre (ex. tête d’un technicien bras levés). On la calcule généralement en ajoutant environ 1,80–2,00 m à la hauteur du plancher de la plateformegenielift.comgenielift.com. Par convention, pour tenir compte de la taille de l’opérateur, on considère par exemple qu’une plateforme à 6,02 m de hauteur de plancher offre une hauteur de travail d’environ 8,02 mgenielift.com.

Ce principe « +2 m » apparaît dans les fiches techniques : “Hauteur de travail = Hauteur de plancher + 2 m”genielift.com. Ainsi, on veille toujours à additionner la taille de l’opérateur (et éventuellement des outils) à la hauteur de la plateforme pour obtenir la hauteur de travail utile.

En revanche, la hauteur de plancher (ou hauteur de plateforme) est la distance entre le sol et le plancher de la nacelle elle-même (sans opérateur). C’est cette valeur que donnent les constructeurs sur leurs plaquettes (par ex. 6,02 m sur une fiche Genie GR-20). La différence clé est donc : hauteur de plancher + taille opérateur = hauteur de travail. Il ne faut pas confondre ces deux notions. À titre de comparaison, le terme hauteur de levage (ou hauteur de levée) est plutôt employé pour les chariots élévateurs et désigne la hauteur maximale des fourchesgenielift.com. Pour les nacelles, on privilégie les termes « hauteur de plancher » et « hauteur de travail ».

Méthode de calcul de la hauteur de travail

Pour déterminer la hauteur de travail nécessaire, la démarche est la suivante :

• Étape 1 : Mesurer la hauteur cible. Déterminez la hauteur du point de travail le plus haut (sol → sommet de l’ouvrage ou zone à atteindre). Par exemple, mesurer du sol jusqu’au pied de mur le plus haut à peindre ou jusqu’à la base d’une toiture.
• Étape 2 : Ajouter la taille de l’opérateur. Soustrayez environ 1,80–2,00 m de la hauteur cible pour obtenir la hauteur de plancher minimale. En pratique, on choisit souvent un écart de +2 m pour garantir du rab de sécurité. Comme l’explique un guide : « Pour déterminer la hauteur de travail, mesurez la distance entre le sol et le point le plus élevé auquel vous devez accéder »tracktor.fr, puis on rajoute ~2 m.
• Étape 3 : Choisir la nacelle. Sélectionnez un modèle dont la hauteur de plancher dépasse (ou égalise) cette valeur calculée. Par exemple, si l’on doit travailler à 12 m, on vise une nacelle d’environ 10 m de hauteur de plancher (10 + 2 ≈ 12). Il est recommandé de prévoir une marge de sécurité (quelques dizaines de centimètres) afin d’éviter tout fraisage involontaire du plafond ou de la toiture avec le casque de l’opérateur.

En résumé, la formule pratique est :

Hauteur de travail ≈ Hauteur de plancher de la nacelle + 2 m (taille opérateur)

genielift.com. Par exemple, une nacelle sur camion dont la plateforme atteint environ 10 m de hauteur plancher permettra d’atteindre environ 12 m de hauteur de travail.

Exemples concrets

Exemple : un technicien utilise une nacelle élévatrice sur camion pour accéder à la seconde façade d’un bâtiment. Si la plateforme se trouve à environ 8 m du sol, la hauteur de travail atteinte par l’opérateur (bras levés) sera d’environ 10 m.

Prenons quelques cas pratiques :

• Nacelle avec plateforme à 6 m : Ajoutez 2 m ⇒ hauteur de travail ≈ 8 m. Sur la fiche technique Genie (Runabout GR-20), on voit ainsi que hauteur plancher 6,02 m correspond à hauteur travail 8,02 mgenielift.com.
• Nacelle Toucan (plateau à 8,30 m) : En remplaçant, on obtient ~10,30 m de travail. Typiquement, les fiches techniques indiquent déjà ces deux valeurs.
• Chantier intérieur : Si un hall a un plafond à 9 m, on visera une nacelle de plancher ≈ 7 m (pour 9 m de travail). On validera avec la fiche du fabricant (ou en mesurant précisément la zone de travail).

Ces exemples illustrent que calculer la hauteur de travail consiste simplement à mesurer puis compenser par la hauteur de l’opérateur, et choisir ensuite l’engin dont la hauteur plancher couplée au +2 m couvre la distance souhaitée.

Erreurs courantes à éviter

Lorsqu’on estime la hauteur nécessaire, plusieurs pièges sont fréquents :

• Sous-estimer la hauteur requise. La faute la plus classique est de confondre hauteur plancher et hauteur travail, en oubliant d’ajouter les ~2 m de l’opérateur. Dans ce cas, on loue une machine trop « courte » et on ne peut pas atteindre la ciblegenielift.com. Il est crucial de toujours ajouter au moins 1,8 m (taille bras levés) à la hauteur plancher estimée.
• Négliger les obstacles ou les marges. Les plinthes, corniches, faux-plafonds et équipements (paratonnerre, câbles, etc.) peuvent prendre de la place. Par exemple, si une corniche dépasse de 50 cm, il faut l’inclure dans la hauteur cible. Une erreur fréquente est de ne pas prévoir de marge (on peut sous-hausser la plateforme de quelques dizaines de centimètres pour plus de sécurité).
• Mauvaise unité ou calcul mental imprécis. Veillez à exprimer toutes les dimensions dans la même unité (mètres) et à vérifier les conversions si besoin.
• Oublier le déport horizontal (portée). Même si la hauteur est correcte, en chantier urbain par exemple, il faut parfois un bras extensible pour atteindre au-dessus d’un obstacle latéral. Dans ce cas, la hauteur seule ne suffit pas : un modèle articulé ou télescopique avec portée est nécessaire.
• Choisir l’équipement inadapté. Comme le souligne un article professionnel, « la première erreur est de mal évaluer la hauteur ou le déport nécessaire », entraînant une machine inadaptée et des allers-retours ou changements de matérielaerolift-location.fr. Le tableau récapitulatif d’un loueur montre ainsi qu’il faut toujours ajouter 1–2 m de marge aux mesures pour éviter cette erreuraerolift-location.fr.

Normes et recommandations de sécurité

La sécurité des plateformes élévatrices est encadrée par des normes et règlements stricts :

• Norme NF EN 280 (Européenne). Cette norme définit les exigences de conception et de sécurité des PEMP (plateformes élévatrices mobiles de personnes)nacelle-ciseaux.frnacelle-ciseaux.fr. Elle couvre la résistance des structures, les critères de stabilité (même par vent fort), la présence de dispositifs de sécurité (garde-corps d’au moins 1 m, capteurs de surcharge, freins d’urgence…), ainsi que les essais (vérifications de stabilité et tests de charge)nacelle-ciseaux.fr. Cette norme est alignée sur la directive machines 2006/42/CE, et le marquage CE sur la plaque constructeur atteste de sa conformitéacces-industrie.com.
• Codes et réglementations françaises. Le Code du travail impose des obligations pour les PEMP. Par exemple, seules les personnes formées et habilitées peuvent conduire ces engins (code du travail art. R.4323-55 et arrêté du 2 déc. 1998 précisant le CACES R486)inrs.frtracktor.fr. En France, la formation CACES R486 (catégorie A pour ciseaux, B pour articulées/télescopiques) est fortement recommandée et souvent exigée pour être autorisé en nacelletracktor.fr. Il est également obligatoire d’informer les opérateurs sur les consignes de sécurité (instructions du constructeur, plans d’ancrage pour harnais, etc.)inrs.fracces-industrie.com.
• Équipements de Protection Individuelle (EPI). Le port du harnais de sécurité avec longe absorbeuse est obligatoire dans une nacelle, surtout sur les modèles articulés ou télescopiquesacces-industrie.com. Le harnais doit être relié à un point d’ancrage fixe sur la nacelle. Le casque à jugulaire est lui aussi obligatoire pour se protéger d’éventuels chocs ou de la chute d’objets dans la nacelleacces-industrie.com. Ces prescriptions figurent dans le guide d’utilisation de la machine et dans le code du travail (articles R.4323-61 et suivants).
• Distanciation des lignes électriques. Lors d’interventions à proximité de lignes sous tension, la réglementation impose des distances minimales. En France, on considère en général qu’il faut garder au moins 3 m de distance pour les lignes <50 kV et 5 m pour les lignes ≥50 kVacces-industrie.com. Ces distances s’appliquent à toute partie de la nacelle ou des outils électriques et sont soulignées par l’IPAF et l’INRS dans leurs guides de sécurité.
• Autres préconisations. On respecte la vitesse de vent maximale indiquée par le constructeur, on effectue les vérifications quotidiennes (VGP tous les 6 mois pour machines automotrices selon arrêté du 1er mars 2004acces-industrie.com), on s’assure de la planéité et de la portance du sol (stabilisateurs, plaques de répartition si nécessaire), etc.

En résumé, respecter les normes (NF EN 280, directive machine) et bonnes pratiques (formation CACES, harnais, distance aux lignes) est aussi important que le calcul de la hauteur : cela garantit que la hauteur de travail envisagée restera sans risque pour l’opérateur.

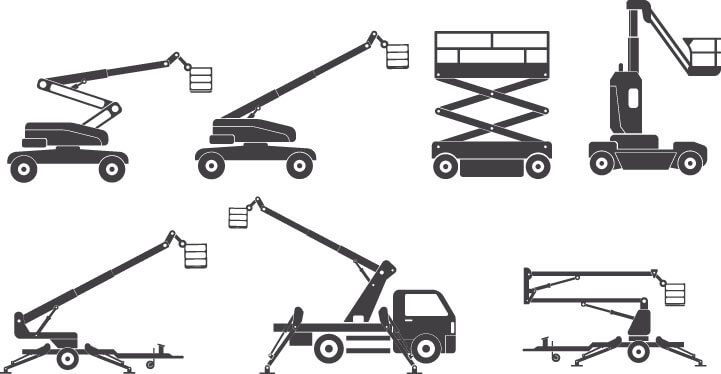

Choix de la nacelle en fonction de la hauteur

Le type de nacelle dépend de la hauteur à atteindre, mais aussi de la configuration du chantier :

• Nacelle à ciseaux (plateforme à élévation verticale). Elle s’élève « droit » (groupe A EN280). Adaptée aux travaux nécessitant peu de déport horizontal (travaux de plafond ou murs intérieurs). Elle offre généralement des hauteurs de travail jusqu’à environ 6–18 mlvmnacelle.com. Sa plate-forme est spacieuse et stable (capacité élevée), pratique pour plusieurs ouvriers et matériel (maçonnerie, électricité, nettoyage de murs, etc.). Par exemple, de nombreuses nacelles ciseaux électriques atteignent 8–12 m, tandis que les modèles diesel peuvent monter à 15–18 mlvmnacelle.com.
• Nacelle articulée. Elle a un bras « coudé » (groupe B EN280) qui peut dépasser des obstacles. Elle convient pour des travaux complexes (façades irrégulières, passer au-dessus de gouttières ou de balcons). Ses hauteurs usuelles vont environ de 12 à 25 mlvmnacelle.com, et certains gros modèles peuvent monter plus haut (jusqu’à 30–40 m sur porteurs PL). C’est un choix polyvalent : elle permet à la fois de gagner en hauteur et d’atteindre latéralement des zones difficiles.
• Nacelle télescopique. Équipée d’un bras simple et droit (montant vertical), elle offre les plus grandes hauteurs. Les télescopiques montent typiquement de 8 à 23 mlvmnacelle.com, les plus gros étant destinés aux très grands travaux (jusqu’à 30–40 m). Elles sont performantes sur chantier ouvert (pose de charpente, éclairage de stades, etc.). En contrepartie, elles ont peu de déport horizontal comparé à une articulée.
• Nacelle à mât vertical (Toucan ou élévateur vertical de personnel). Petit engin élévateur à plate-forme montante très stable, pour de faibles hauteurs (quelques mètres à 12–14 m). Idéal en intérieur (allées étroites, halls). Sa particularité est l’élévation purement verticale (bras guidé) et sa très faible empreinte au sol.
• Nacelle araignée (sur chenilles). Sur porteur chenillé, très compacte, elle peut être déployée dans des endroits très étroits ou difficiles d’accès (intérieurs compliqués, terrains pentus). Les araignées peuvent atteindre des hauteurs élevées (jusqu’à 30–50 m selon modèles) tout en offrant une stabilisation au moyen de vérins. On les utilise souvent en intérieur industriel, en maintenance, ou en arboriculture.
• Camion-nacelle (Nacelle sur camion). Les camions VL/PL sont conçus pour des hauteurs extrêmes (travaux de ligne haute tension, constructions très hautes). Selon le type de châssis : un camion léger peut offrir ~8–37 m, un camion PL dépasser 40 m (certains PL atteignent 70 m)lvmnacelle.com. Ce sont les nacelles les plus mobiles et puissantes, mais aussi les plus coûteuses.

Dans tous les cas, on choisit la machine en visant une hauteur de plancher légèrement supérieure à la hauteur calculée (pas besoin de tablier intermédiaire). Le tableau suivant récapitule grossièrement :

• Hauteur de travail jusque ~18 m : privilégier nacelles à ciseaux ou articulées, qui montent rapidement, avec charges importantes.
• Hauteur de travail ~12–25 m : nacelle articulée (pour flexibilité) ou télescopique (pour maximiser la hauteur).
• Hauteur de travail > 20 m : se tourner vers télescopiques puissants ou camions-nacelles (en extérieur).
• Contraintes d’accès/confined spaces : opter pour une araignée ou un Toucan, même si la hauteur est modérée.

Enfin, n’oubliez pas d’inclure dans votre choix d’autres critères liés à la hauteur : la capacité (plus de hauteur peut réduire la charge admissible), l’environnement (présence de lignes électriques, vent, contraintes d’accès) et le type de sol (stabilisateurs pour terrains instables). Le guide d’une entreprise le rappelle : l’équipement doit correspondre exactement aux exigences du chantier – en particulier la hauteur et le déport requisaerolift-location.fr.

Conclusion

Déterminer la hauteur de travail d’une nacelle élévatrice est à la fois un exercice simple (ajouter ~2 m à la hauteur de plancher) et un enjeu majeur de sécurité et d’efficacité. Une mauvaise estimation peut conduire à des travaux dangereux ou à des coûts supplémentaires. Il est donc essentiel de mesurer correctement la hauteur cible, de prendre en compte la taille de l’opérateur et les obstacles, puis de choisir le type de nacelle approprié (ciseaux, articulée, télescopique, araignée, ou camion).

En parallèle, il faut toujours respecter les normes et recommandations en vigueur (NF EN 280, CACES R486, EPI, distances électriques, etc.) pour que le travail en hauteur se fasse dans de bonnes conditions. En suivant ces méthodes et bonnes pratiques, les professionnels du BTP et de la maintenance garantissent à la fois la sécurité de leur équipe et la réussite de leur mission en hauteurpbf-france.frtracktor.fr.

Sources : Fiches techniques de constructeurs (Genie)genielift.comgenielift.com, guides professionnels (Tracktor, Elevah, Access Industrie)tracktor.frtracktor.fracces-industrie.comacces-industrie.com, normes et règlements (EN 280, code du travail)nacelle-ciseaux.frinrs.frpbf-france.fraerolift-location.fr.
